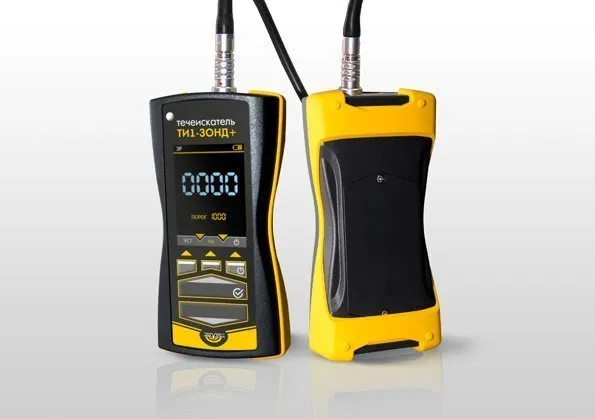

Портативный течеискательный комплекс "ТИ1 - ЗОНД+" предназначен для поиска, локализации и количественной оценки утечек гелия, элегаза, пропан-бутана, метана, фреонов, ацетилена, углеводородов и т.д. Течеискатель обеспечивает входной и эксплуатационный контроль герметичности (гелиевый контроль) ответственных объектов:
- Контроль герметичности вакуумных и пневматических систем
- Поиск течей в затворах, насосах
- Тестирование систем автомобилей: тормозная, топливная, АБС, кондиционирования
- Локализация течей в крупногабаритных объектах
- Проверка качества сварных швов, герметичности вакуумных соединений
- Проверка целостности упаковки пищевых продуктов, лекарственных средств
- Проверка целостности корпусов РЭ аппаратуры в т.ч. рентгеновских аппаратов
Течеискатель "ТИ1 - ЗОНД+" и метотоды контроля (звукорезонансный и акустический) одобрены техническим комитетом Росстандарта "НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ/ТЕЧЕИСКАНИЕ" ТК371/ПК6
Сравнительно с течеискателями, основанными на принципе изменения теплопроводности контролируемой среды, ТИ-1 Зонд+ обладает существенно меньшим временем отклика, что позволяет осуществлять контроль с большей скоростью. Благодаря дифференциальной схеме щупа, который состоит из измерительного и опорного каналов, ТИ-1 Зонд может работать в загазованном помещении, сигнализируя о наличии течи только в непосредственной близости от нее. Кроме того, дифференциальная схема позволяет отстраиваться от таких мешающих факторов, как масляные пятна, повышенная влажность общая загазованность помещения и т.п.
ТИ-1 Зонд обладает чувствительностью порядка 10Е-6 (л*Па/с), что позволяет применять его для поиска таких малых утечек, которые не могут быть выявлены обмыливанием.
Назначение преобразователей:
Гелиевый щуп (звукорезонансный метод) - поиск утечек газов со скоростью звука отличной от скорости звука воздуха (гелий, водород и т.д.).
Ультразвуковой щуп (акустический метод) - поиск утечек по принципу регистрации звуковых колебаний излучаемых потоком газа вытекающего из объекта контроля.
Особенности ТИ1-ЗОНД:
- современная элементная база и высокопроизводительное цифровое ядро
- взрывозащищенное исполнение (опционально)
- большой ЖК индикатор 320 х 240 точек
- два типа используемых щупов: гелиевый и ультразвуковой
- возможность поиска утечек вакуума
- минимальный уровень выявляемой течи 0,05 г/год
- установка порога срабатывания после калибровки по контрольной течи
- лазерный целеуказатель места контроля (для ультразвукового щупа)
- поиск утечек на большом расстоянии (до 40 м) при использовании ультразвукового щупа
- сверхчувствительный поиск малых утечек при использовании гелиевого щупа
- интерфейс USB
- возможность замены преобразователей без подстройки к электронному блоку.
- высокая скорость контроля по сравнению с зарубежными аналогами.
- автоматическая отстройка от мешающих факторов влажность воздуха, загазованность помещения.
- прорезиненный влагостойкий корпус из ABS пластика, класс защиты IP65
Технические характеристики:
Портативный течеискатель "ТИ1-ЗОНД" с гелиевым преобразователем для локального поиска малых утечек гелия, элегаза, фреонов и т.д. в непосредственной близости от утечки (до 30 мм)
| Чувствительность течеискателя | ≤1·10-6 м 3 · Па/с, устойчивая работа в условиях загазованности, слабая зависимость от влажности |
| Время выхода на режим течеискателя | ≤1 минуты |
| Масса течеискателя | 0.3 кг (≤1 кг в упаковке) |
| Габариты электронного блока | 160 х 88 х 34 |
| Пробный газ | Гелий |
| Количество дополнительных пробных газов | Любые газы, отличающиеся по скорости звука от воздуха |
| Постоянная времени течеискателя | ≤1 с |
| Длина зондовой части щупа | 1 м |
| Проверка нижнего порога чувствительности | Калиброванная контрольная течь диффузионного типа "КТ-1" (СДОС 07-2012) |
| Световая, звуковая и цифровая индикация утечек | + |
| Время непрерывной работы от аккумуляторов | Не менее 5 часов |
Портативный течеискатель "ТИ1-ЗОНД+" с акустическим ультразвуковым щупом, параболическим усилителем предназначен для контроля герметичности систем работающих под давлением и вакуумных систем в процессе изготовления и эксплуатации. Поиск утечек в газовых сетях и наземных участках газопроводов на удаленном расстоянии.
| Частотный диапазон, кГц | 37 – 44 |
| Пробный газ | Воздух, азот, гелий, вакуум и т.д. |
| Дистанция обнаружения утечки газа, м | до 40 м |
| Масса щупа, кг ·без параболического усилителя ·с параболическим усилителем |
0,1 0,25 |
| Габариты щупа, мм ·без параболического усилителя ·с параболическим усилителем |
60х30х23 230х400х90 |
| Проверка нижнего порога чувствительности | Калиброванная контрольная течь "КТ-2 АКУСТИКА" - контрольный образец (СДОС 09-2014) |
| Длина зондовой части щупа, м ·без параболического усилителя ·с параболическим усилителем |
1 1 |
| Наличие лазерного целеуказателя течи |
Да |
| Диапазон рабочих температур | - 10... 50 С |
Основные отличия нового течеискателя ТИ1-ЗОНД+ от предшественника ТИ1-ЗОНД
|
| ТИ1-ЗОНД
| ТИ1-ЗОНД+
|
| Габаритные размеры электронного блока, мм | 160 х 98 х 33 | 159 х 77 х 33 |
| Масса электронного блока, кг | 0,45 | 0,35 |
| Пылевлагозащитное исполнение | ----- | IP65 , корпус из ABS пластика |
| Взрывозащищенное исполнение | ----- | Ex (опционально) |
| Дисплей, точек | 133х64 Монохромный | 320х240 ЖК Цветной |
| Разъемы подключения преобразователей | РС7 | LEMO 1B |
| Модернизированная конструкция преобразователей | ----- | да |
| Питание | Батарейки АА | NiMH аккумуляторы или батарейки АА / сеть 220В |
| Встроенное зарядное устройство | ----- | да |
| Сохранение результатов контроля в памяти прибора | ----- | да (опционально) |
| Подключение к ПК | ----- | да (опционально) |
Комплект поставки:
- Электронный блок с аккумуляторами
- Преобразователь акустический ультразвуковой
- Преобразователь гелиевый
- Параболический усилитель (опционально)
- Контрольная течь КТ-1 (опционально)
- Контрольная течь КТ-2 (опционально)
- Зарядное устройство
- Наушники
- Паспорт (руководство по эксплуатации)
- Сумка для переноски
Нормативные методические документы:
"Методические рекомендации о порядке проведения контроля герметичности неконтактным акустическим газовым методом сосудов, аппаратов, котлов и трубопроводов" СДОС-09-2014. Скачать
"Методические рекомендации о порядке проведения контроля герметичности технических устройств и сооружений применяемых и эксплуатируемых на опасных производственных объектах" СДОС-07-2012. Скачать
Руководство по эксплуатации течеискателя скачать
Течеискатели ТИ1-ЗОНД+ в настоящее время успешно эксплуатируются на предприятиях:
АО "Институт реакторных материалов"
ООО Газпром Нефть Шельф (МЛСП "Приразломная")
ООО "Центр плазменных и вакуумных технологий"
и др.
