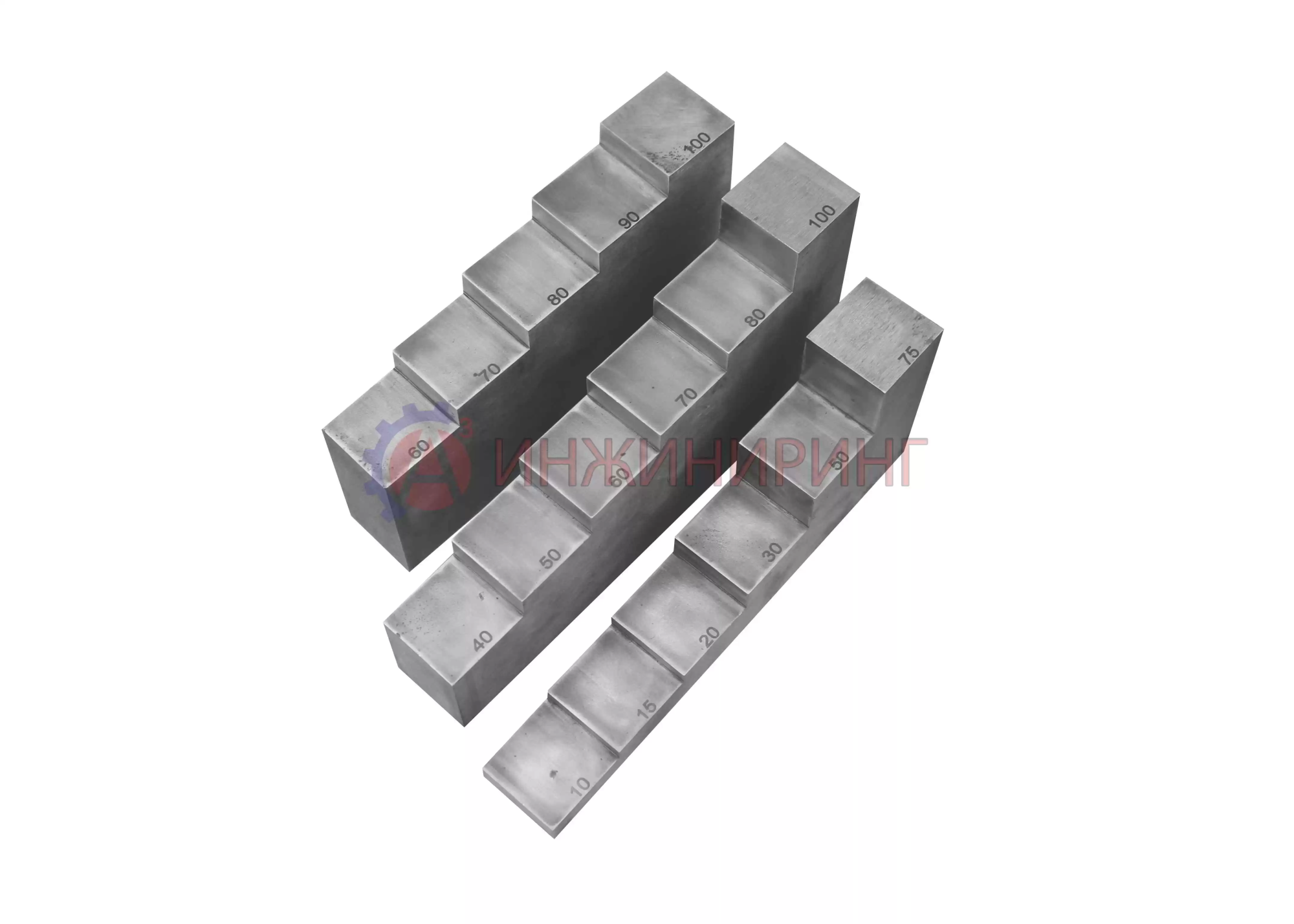

Стандартный образец предприятия (Настроечный образец в соотв. с ГОСТ Р 55724-2013) типа "Ступенька закрытого типа" из стали до 6 ступеней 30х30 высотой ступеней до 50мм.

Стандартные образцы (СОП) для настройки ультразвуковых толщиномеров представляют собой изготовленный с высокоточный набор "ступенек". Тип материала СОП должен соответствовать типу материала контролируемого изделия (соответствовать должны скорость звука в материале и затухания). Толщина ступенек в СОП выбирается в зависимости от размеров изделия и поставленных задач.

Стандартные образцы (СОП) типа "ступенька" (настроечный образец в соответствии с 427610-069-4407661-2016.ТУ и ГОСТ Р 55724-2013) применяют для оперативной настройки чувствительности ультразвуковых толщиномеров таких как А1207, А1208, А1209, толщиномеров серий "ТУЗ", "Булат" и "ТЭМП" согласно ОСТ 5Р.5550-85, ПНАЭ Г-7-031-91, РД РОСЭК-006-97 и др. НТД. Данные образцы изготавливаются с различным количеством и номиналом ступеней и из различных материалов, таких как Сталь 3, Сталь 20, Сталь 09Г2С, Сталь 40Х13, Сталь 12ХСНД, Сталь 40, Сталь 12х18Н10Т, Медь и ее сплавы, Титан, Латунь, Бронза, Алюминий Д16Т, Сталь класса прочности К60 и любых других взависимости от требований Заказчика.

Мы серийно изготавливаем СОП типа "ступенька" для комплектации ультразвуковых толщиномеров со следующими номинальными значениями толщин:

1. (0,4 или 0,5)-1-2-3-4-6-8-10
2. 1-2-5-7-10-12-15
3. 2,5-5-7,5-10-12,5-15-17,5-20
4. 2-5-10-15-20-25
5. 5-10-15-20-25-30
6. 10-15-20-30-50-75
7. 5-10-20-30-40-50
8. 10-20-40-60-80-100
9. 10-20-30-40-50-60-70
10. 60-70-80-90-100
11. 40-50-60-70-80-100

Материал: Сталь 3 или Сталь 20

Нанесение любых видов антикоррозионных покрытий считается недопустимым ввиду искажения ими ультразвуковых свойств стандартного образца "ступеньки".

Примечания: Образцы «Ступенька» могут быть изготовлены из сталей марок  09Г2С, 12Х18Н10Т, 40Х13, а также алюминиевого сплава Д16.  Линейные размеры и материал образца "Ступенька" могут быть изменены индивидуально, по требованию Заказчика. В соответствии с требованиями НТД возможно изготовление образцов «Ступенька» с любым количеством и толщинами ступеней.

К производимым нами  СОП (НО) для настройки чувствительности с любым видом ультразвуковых отражателей и при их осутствии (в случаях изготовления СОП для толщинометрии), независимо от НТД, предъявляется следующие требования:

• равномерность акустических свойств, таких как затухание и скорость распространения ультразвуковых колебаний. Плоские СОП ("лесенки") для толщинометрии отличаются по этим параметрам в пределах одной серии не более, чем ± 5% ;
• отсутствие в материале плоских СОП ("лесенок") естественных несплошностей, выявляемых при поисковом уровне чувствительности, заданной для данного объекта контроля;
• допустимое соотношение сигнал / шум, при настройке по СОП на каждой ступеньке, должно быть не меньше, чем 12 dB, для углеродистых и низколегированных сталей. Данный критерий во многом зависит и может изменяться в зависимости от структуры материала СОП (от размера зерна) и от используемых параметров контроля;

Каждый стандартный образец (СОП) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.

Важно: В соответствии с НТД и технологическими картами допускается обозначение настроечных СОП типа "ступенька" как образцы ОС-1, ОС-2, ОС-3, ОС-4 и тд., но следует помнить что под этим обозначением у каждого производителя предусмотрены свои номиналы, поэтому настоятельно рекомендуется с ними ознакомиться перед покупкой.

Гарантийный срок эксплуатации: 3 года.

Комплект поставки: Паспорт, документ о прохождении метрологической аттестации (калибровка)

Цена на товар может измениться если:

 1. Если изменится количество ступеней на образце, в стандартном исполнении на одном образце изготавливается 6 ступеней - тогда цена и сроки поставки обсуждаются в индивидуальном порядке.

 2. Если материал образца 12Х18Н10Т или 08Х18Н10Т или аналогичный по свойствам - тогда цена и сроки поставки обсуждаются в индивидуальном порядке.

 3. Если образец имеет сложную конфигурацию и для его изготовления необходимо производство специализированной оснастки и применение сложных технологических процессов таких как электро эррозия и тд. - тогда цена и сроки поставки обсуждаются в индивидуальном порядке.
