МАРТ-200 портативный рентгеновский аппарат постоянного тока

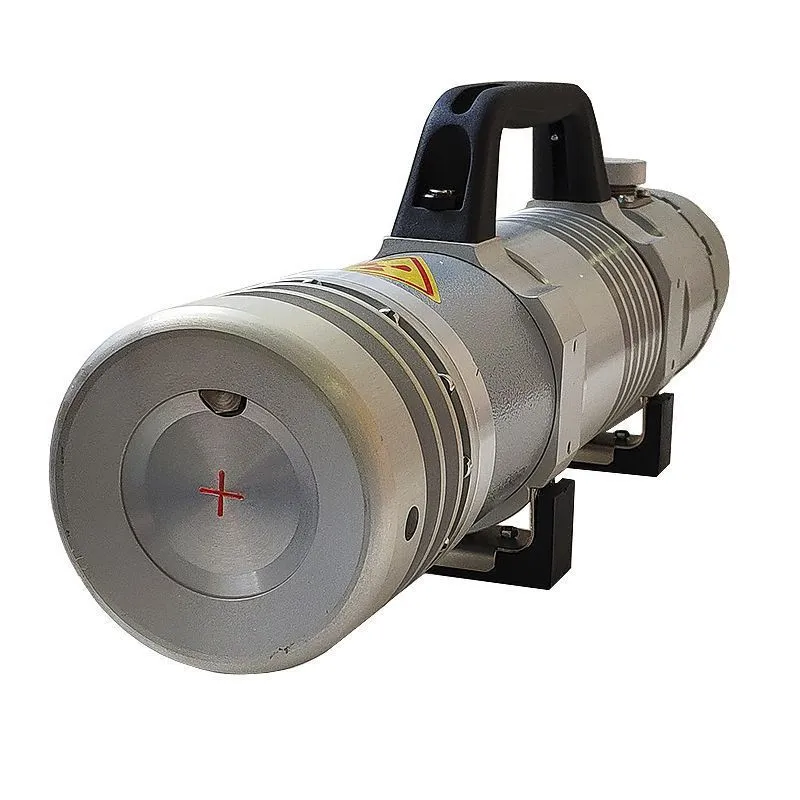

МАРТ-200 - это компактный моноблочный рентгеновский дефектоскоп для проверки качества сварных швов резервуаров, трубопроводов, корпусов изделий. Блок излучателя имеет торцевой выход пучка излучения с углом 150°, что открывает возможность его применения для панорамной съёмки.

Промышленные рентгеновские аппараты МАРТ (МАРТ-200) российского производства, используются в нефтяной, газовой, химической отрасли, производстве судов, железнодорожного транспорта, в машиностроении, космической и оборонной промышленности.

Специфика проведения радиографического контроля в реальных условиях порой требует наличия компактных и лёгких источников постоянного рентгеновского излучения. Такими источниками являются рентгеновские аппараты МАРТ, где разработчикам удалось достичь уникальных показателей мобильности и сохранить мощность дозы излучения достаточную для контроля толщин до 42 мм. В сравнении с другими аппаратами постоянного потенциала, у которых масса пульта управления и моноблока составляет порядка 20-40 кг, вес блока излучателя вместе с пультом у аппарата МАРТ-200 равен 10 кг, что в условиях проведения работ "на трассе" даёт значительное преимущество. На сегодняшний день рентгенаппараты МАРТ в этом отношении не имеют аналогов, выпускаемых в России и за рубежом.

Особенности:

Для отвода тепла от высоковольтных частей и обеспечения изоляции моноблок аппарата МАРТ-200 заполнен трансформаторным маслом высокой степени очистки. Внешнее охлаждение блока осуществляется естественной воздушной конвекцией. Учитывая его компактность и, как следствие, меньшую площадь поверхности для отдачи тепла в атмосферу, конструктивные особенности малогабаритной рентгеновской трубки, время непрерывной работы излучателя не должно превышать 10 минут. Если для достижения требуемой экспозиции этого недостаточно, время экспонирования разбивается на несколько частей. При этом выдерживается пауза между включениями с длительностью более или равной времени предыдущей экспозиции. В новой версии пульта управления есть защитный таймер, который независимо от действий оператора рассчитывает необходимую паузу, исключая подачу напряжения на трубку раньше времени.

Термоэмиссионная трубка перед началом работы или после длительного перерыва должна проходить процедуру тренировки (подробно описана в руководстве по эксплуатации п.8.1). Это необходимо для обеспечения её быстрого выхода на рабочий режим во время последующих экспозиций с заданными значениями анодного напряжения. Соблюдение этой процедуры также способствует увеличению ресурса работы излучателя. С применением новой версии пульта управления тренировка проводится в автоматическом режиме. Достаточно установить необходимое для работы значение напряжения и выбрать тренировочный режим. При использовании классического пульта, тренировка производится вручную, путём плавного увеличения анодного напряжения до необходимого рабочего значения.

Рентгеновский аппарат МАРТ-200 может эксплуатироваться при температурах окружающей среды от -20 °C до +40 °C. При этом следует учитывать, что во избежание внутреннего пробоя изоляции высоковольтных частей, прибор нельзя включать, если его температура ниже -10 °C. Нужно прогреть блок до указанной температуры. При этом следует иметь в виду, что тепло от стенок корпуса передаётся внутренним элементам со значительной задержкой. В дальнейшем блок подогревается выделяемым теплом во время работы.

Некоторые детали схемотехники рентген аппаратов линейки МАРТ:

Основной элемент аппаратов МАРТ (200) - маслонаполненный компактный цилиндрический блок, в котором расположены: малогабаритный блок питания, формирующий регулируемое постоянное высокое анодное напряжение и рентгеновская трубка с подогреваемым катодом марки 0,1БПМ27-250. Для управления рабочими режимами моноблока с излучателем используется пульт выпускаемый в двух модификациях. Классическая версия - с ручным управлением режимами. Цифровая версия - с памятью для сохранения последних установленных параметров, защитой от перегрузок питающей сети, автоматическим таймером для соблюдения временных циклов "работа/отдых", функцией автоматической тренировки трубки, индикаторами анодного напряжения и времени экспозиции, мембранной лавсановой клавиатурой.

Номограммы экспозиции для выбора необходимых параметров просвечивания:

На рисунках показана зависимость между толщиной стали, напряжением на рентгеновской трубке и экспозицией для рентгеновского аппарата МАРТ-200 при различных условиях просвечивания. Учитывая характеристики пучка излучения аппаратов МАРТ и ограничения по времени непрерывной работы, в качестве фотоматериала рекомендуется применять высокочувствительные рентгеновские плёнки с усиливающими экранами. Для обеспечения необходимой чувствительности контроля, сокращения времени экспозиции и экономии ресурса работы излучателя, используют рентгеновскую плёнку AGFA F8 с флуорометаллическим экраном RCF (рекомендована для применения на объектах ОАО «Газпром»). В тех случаях, когда предъявляются повышенные требования к чёткости снимков, необходимо применять плёнку AGFA D7 со свинцовыми экранами (соответствует требованиям РД-25.160.10-КТН-016-15 ОАО «АК «Транснефть», рекомендована к применению на объектах ОАО «Газпром»), выбирая наименьшее напряжение на трубке при сохранении приемлемой по времени экспозиции согласно номограмме.
